CNC treipink

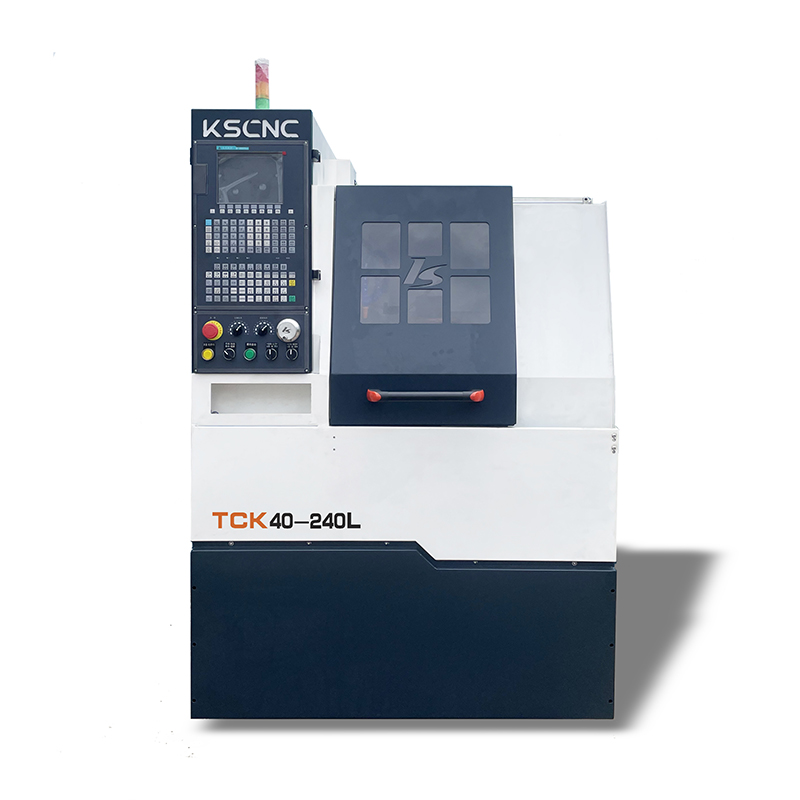

CK40-240L on meie ettevõtte suurepärane Cnc-treipink. Selle lihtsa toimimise ja tõhusa tootmise on paljud kliendid laialdaselt aktsepteerinud.

Mudel:CK40-240L

Saada päring

Tootekirjeldus

Cnc-treipingi üksikasjalik tootetutvustus

Kohandatud Cnc-treipingi voodiraam on valmistatud kvaliteetsest vaiguliivast, vananemisrööpast superheli summutav, hea kulumiskindlus, pikk kasutusiga. Tsentraliseeritud määrdeseade, masin määrib täielikult kõik liikuvad osad, vähendab hõõrdumise põhjustatud kahjustusi. . Lehtmetallist disaini esteetika ¼ toimimist soodustavam.

Cnc-treipingi standardkonfiguratsioon

Spindleï¼Spindliüksus
Systemï¼Tuul 2000TCEVï¼Standardï¼
GSKï¼Valikulineï¼
KNDï¼Valikulineï¼
Inverterï¼SINEE
Lineaarne juhendï¼CSK
Bearingï¼HRB
Kuulkruvi¼QIJIAN/QIXUANvMotorï¼Servomootor

Cnc-treipingi parameeter

		Üksus	CK40-240L			Üksus	CK40-240L
Tootmisvõime	Max kiigu üle voodi	mm	210	Insult	X-telg max. reisida	mm	240
	Max kiigu üle ristliugu	mm	120	Insult	Z-telg max. reisida	mm	240
	Töötlemise pikkus	mm	240	Mootor	Servomootor	kw	3.7
	Dia. spindli august	mm	40	muud	Kinnitusrežiim	Ei kehti	Hüdrauliline kinnitus
Spindel	Jig	Ei kehti	Colle t/Chuck		Tööriista hoidik	Ei kehti	Lõikuri paigutus
	Kiirusvahemik	Rpm	4000		Tööriista suurus	mm	20
	Spetsifikatsiooni lõpp	Ei kehti			Laaditud tööriista arv	tk	6
Söötmine	X-telje kiire liikumise kiirus	m/min	28m		Üldmõõtmed LLK)	mm
Söötmine	Z-telje kiire liikumise kiirus	m/min	28m		Kõrgus (alusest spindlini)	mm	1010
Täpsus	X/Z-telje korduv positsioneerimise täpsus	mm	0.005		N.W	mm

Cnc-treipingi funktsioonid

1. Piki- ja ristsöötmine toimub servomootoritega käitatavate kuulkruvide abil;
2. Spindli süsteem on kõrge stabiilsuse ja täpsusega;
3. Peamiselt kasutatakse suure tõhususe ja täpse töötlemisega sisemise ja välimise silindrilise pinna, otsapinna, koonuse pinna, kaarepinna ja võlli keerme jne keeramiseks.
